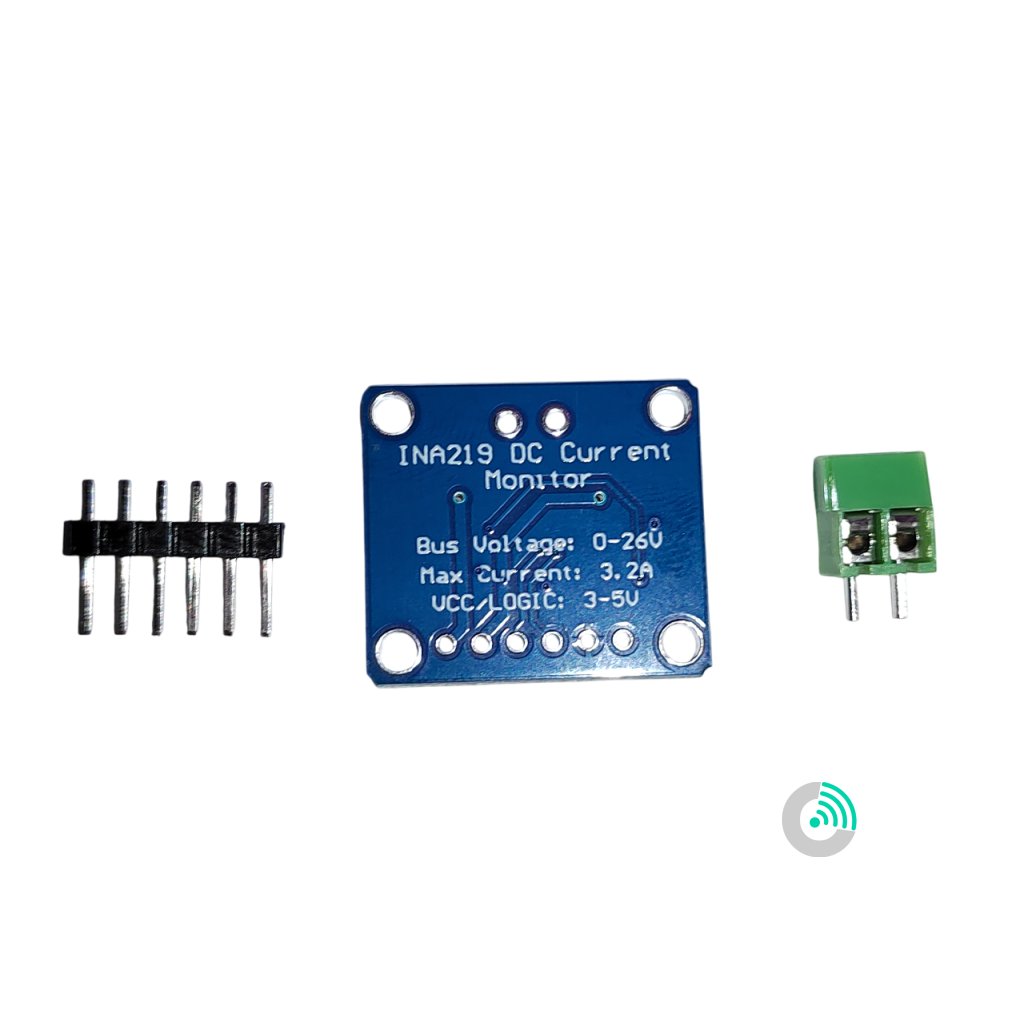

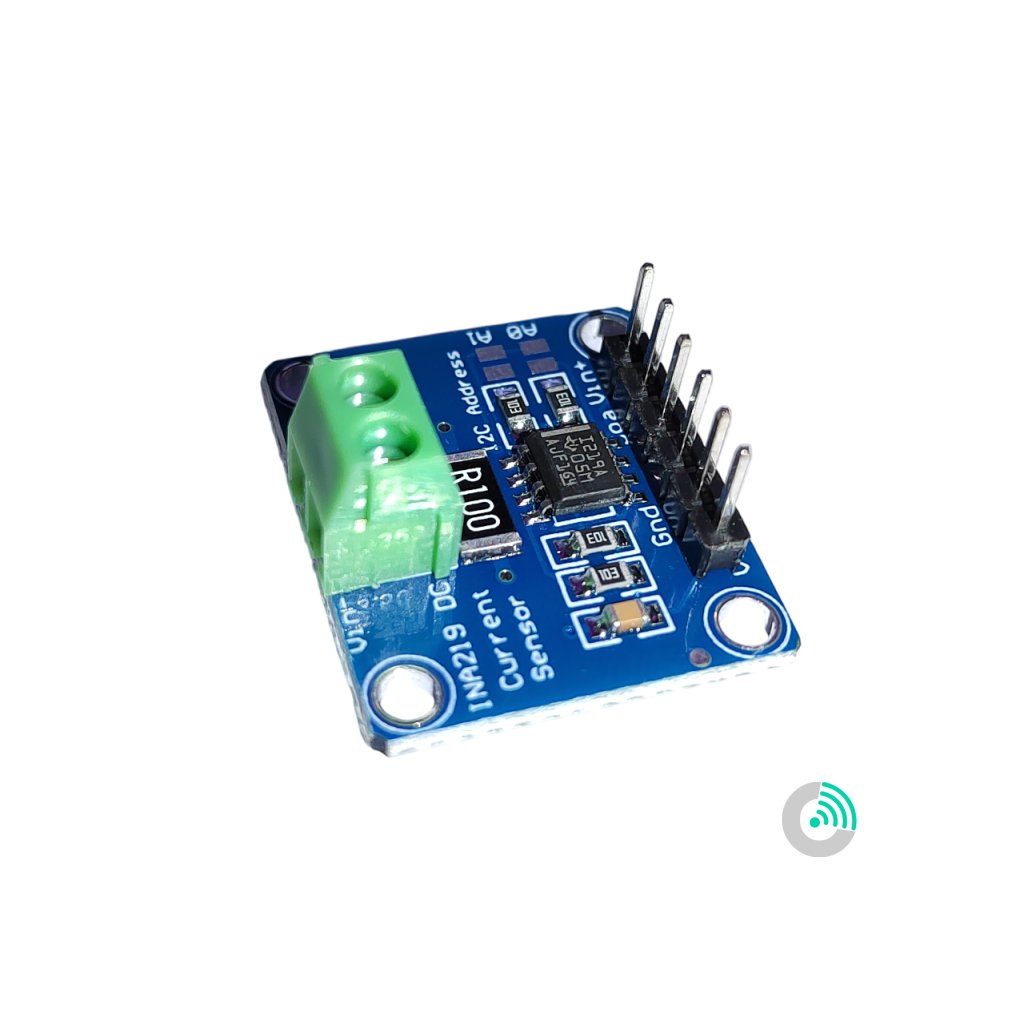

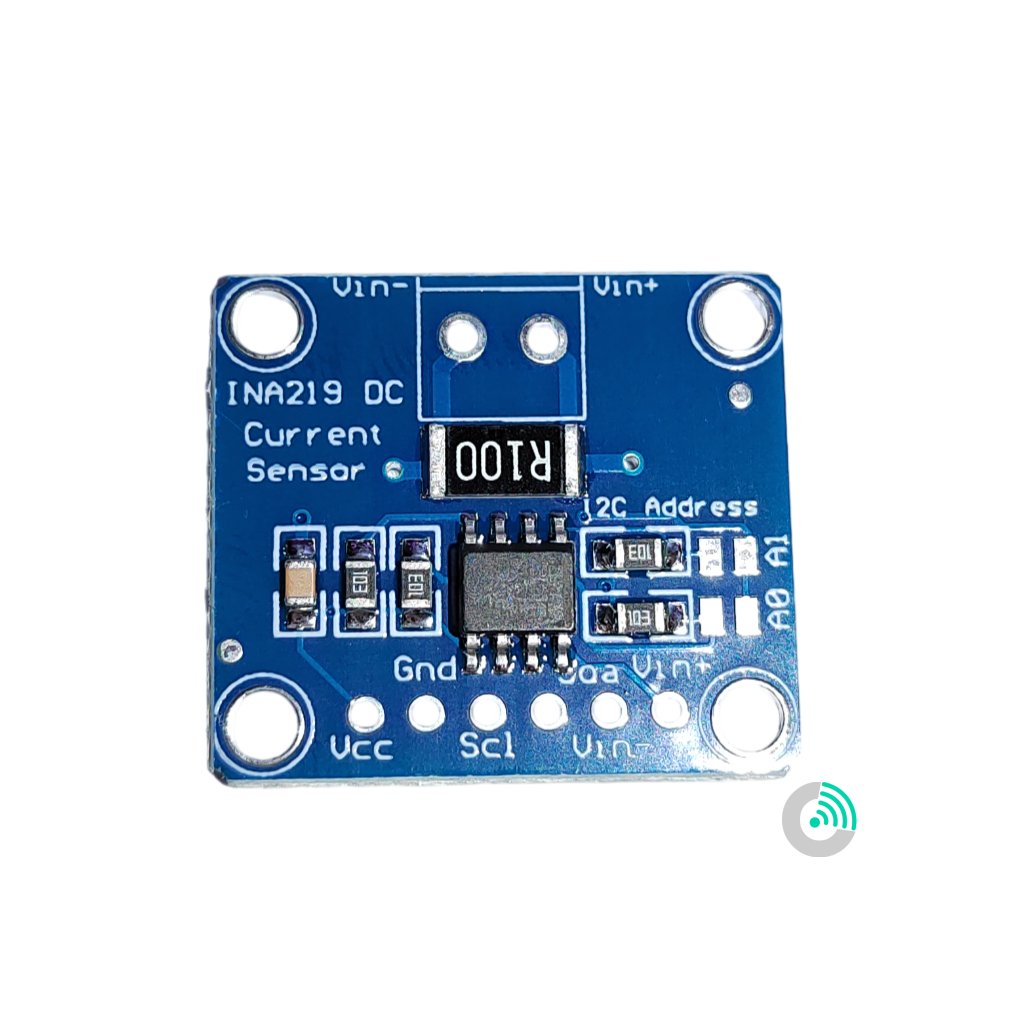

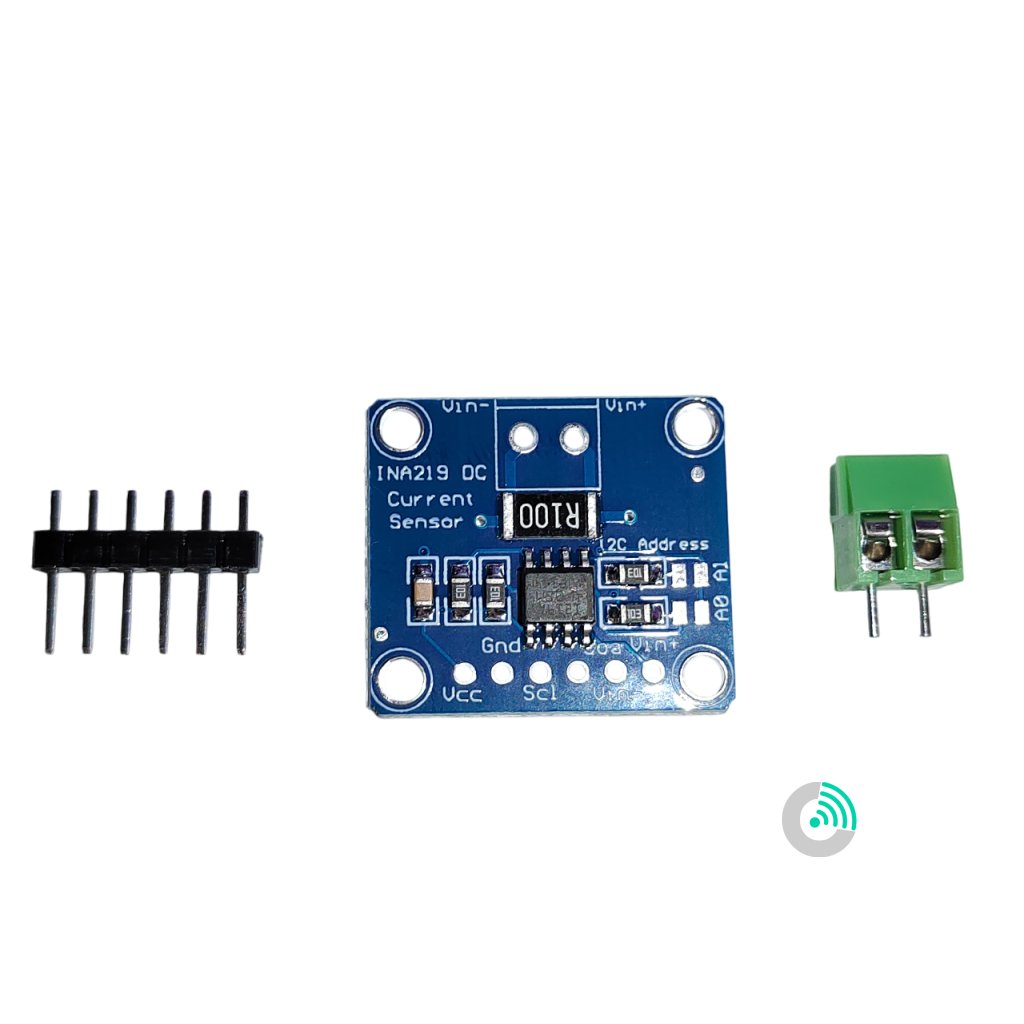

I2C modul INA219 – meranie prúdu, napätia a výkonu
Modul na presné meranie napätia, prúdu a výkonu cez I2C rozhranie, vhodný pre Arduino, ESP32 a ďalšie mikrokontroléry.
| Kategória: | Senzory pre Arduino |
|---|---|
| Rozsah napätia: | 0 – 26V DC |
| ? Napájací rozsah (VCC): | 3,0 – 5,5 V DC |
| Maximálny prúd: | 3.2A |
| Rozhranie: | I2C (nastaviteľná adresa) |
| Funkcia: | Presné meranie prúdu, napätia a výkonu |
INA219 modul je inteligentný prúdovo-napäťový senzor určený na monitorovanie napätia až do 26V a prúdu do 3.2A. Komunikuje cez I2C (IIC) interface, vďaka čomu umožňuje jednoduché pripojenie k mikrokontrolérom ako Arduino, ESP32 alebo Raspberry Pi. Ideálny na projekty, kde je potrebné sledovať spotrebu energie, stav batérií alebo výkon elektronických zariadení. Modul obsahuje presný zosilňovač a umožňuje aj výpočet výkonu v reálnom čase.
✅ Vlastnosti:
-
Rozsah napätia: 0 – 26V DC
-
Maximálny prúd: 3.2A
-
Rozhranie: I2C (nastaviteľná adresa)
-
Presné meranie prúdu, napätia a výkonu
-
Kompaktné rozmery, jednoduchá integrácia
➡ Príklady použitia INA219 modulu:
-
Monitorovanie prúdu a napätia batérií
-
Meranie spotreby energie v DC obvodoch
-
Dohľad nad napájaním motorov
-
Meranie výkonu solárnych panelov
-
Kontrola odberu v IoT zariadeniach
-
Elektronické záťažové testy
- BMS
💡 Najčastejšie odporúčané pripojenie
| INA219 | ESP32 |
|---|---|
| VCC | 3.3V alebo 5V |
| GND | GND |
| SDA | GPIO21 |
| SCL | GPIO22 |
ESP32 umožňuje použiť ľubovoľné GPIO piny pre I2C komunikáciu (SDA a SCL), pretože ESP32 má flexibilný I2C hardvér. Bežne sa používajú tieto GPIO:
| Funkcia | Odporúčané GPIO piny |
|---|---|
| SDA | 21, 18, 17, 25, 23, 4 (príklady) |
| SCL | 22, 19, 16, 26, 5, 15 (príklady) |
