WCH-LinkE Mini RISC-V / ARM USB Debugger & Programmer
Jednoducho prepínateľný USB debugger-programátor WCH‑LinkE pre WCH RISC‑V aj ARM MCU (SWD, JTAG), s virtual COM portom, prepínačom režimu, dual napätím 3.3 V/5 V a automatickým detekovaním firmvéru – ideálny na rýchle osadenie a ladenie projektov.
| Kategória: | Programátory |
|---|
WCH‑LinkE je výkonný a cenovo dostupný debugger/programátor určený pre embedded vývojárov pracujúcich s WCH RISC‑V a ARM mikrokontrolérmi. Podporuje online nahrávanie firmvéru a ladenie cez SWD alebo JTAG priamo cez USB‑C konektor, bez nutnosti externého napájania (dual 3.3 V/5 V)
🔸 Hlavné výhody
- Dva režimy – RISC‑V a ARM (SWD/JTAG), prepínateľné tlačítkom ModeS alebo softvérovo cez MounRiver Studio alebo WCH‑LinkUtility
- LED indikácia, farebne rozlíšená pre rôzne stavy. (napr. modrá pre idle/idle ARM alebo flash)
- Integrovaný sériový port (CDC) – umožňuje debug logy cez ten istý USB, čo šetrí porty
- Automatické rozpoznávanie firmvéru a možnosť aktualizácie – cez IAP tlačidlo alebo softvér.
🔸 Technické parametre
| Funkcia | Detail |
|---|---|
| USB | USB2.0‑A, plug‑and‑play |
| Napájanie | externé 3.3 V alebo 5 V, výstup pre cieľovú dosku |
| Rozhranie | SWD pre ARM, 2‑line debug pre RISC‑V, podpora JTAG u ARM čipov |
| Prepínač režimu | tlačidlo ModeS alebo softvér; modrá LED signalizuje režim |
| Serial | bps 1 200–921 600, CDC trieda |

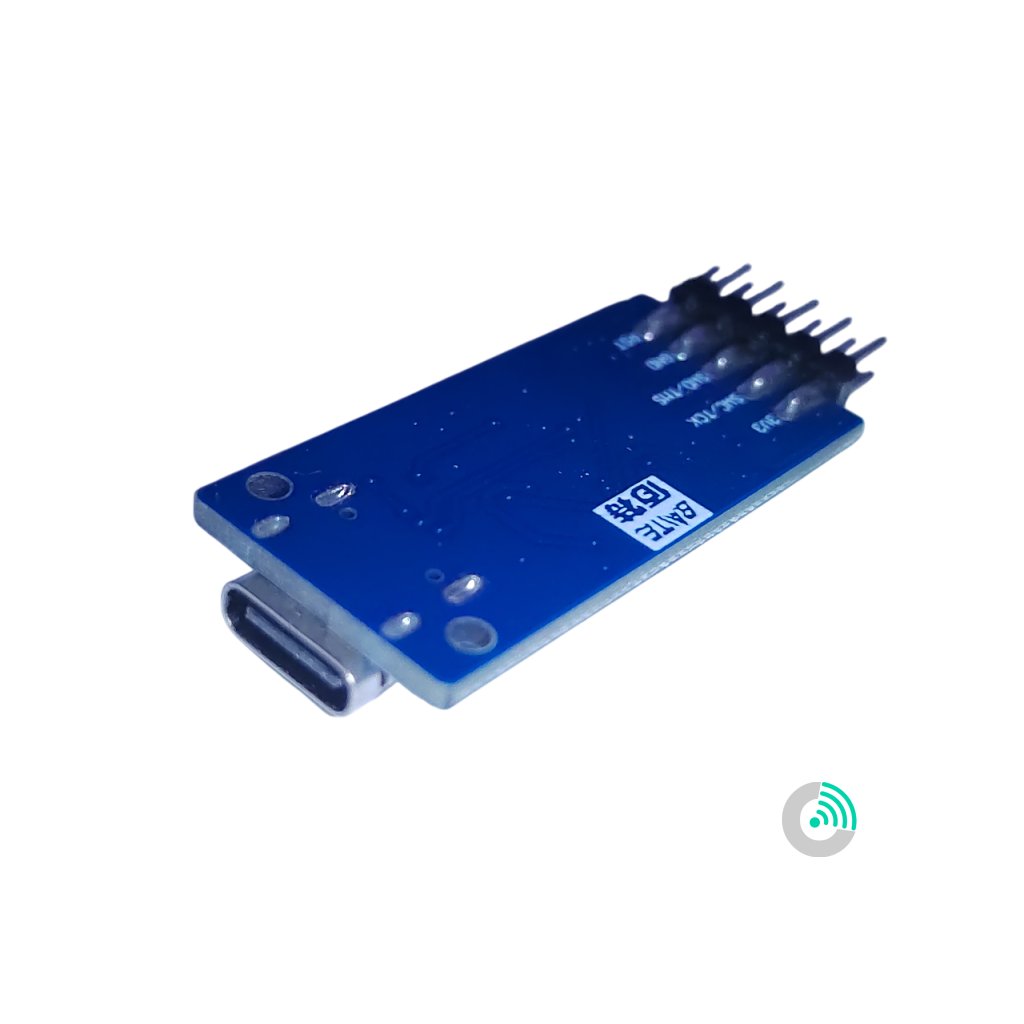

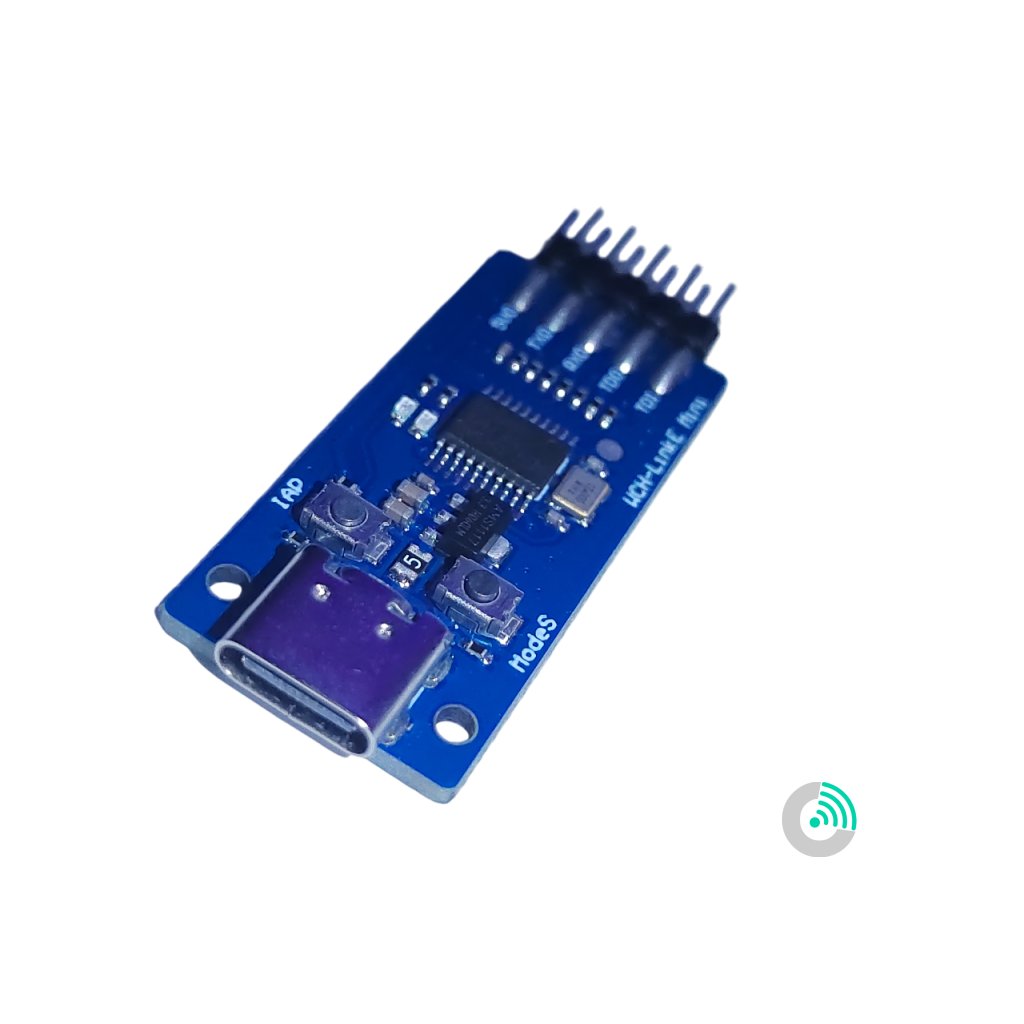

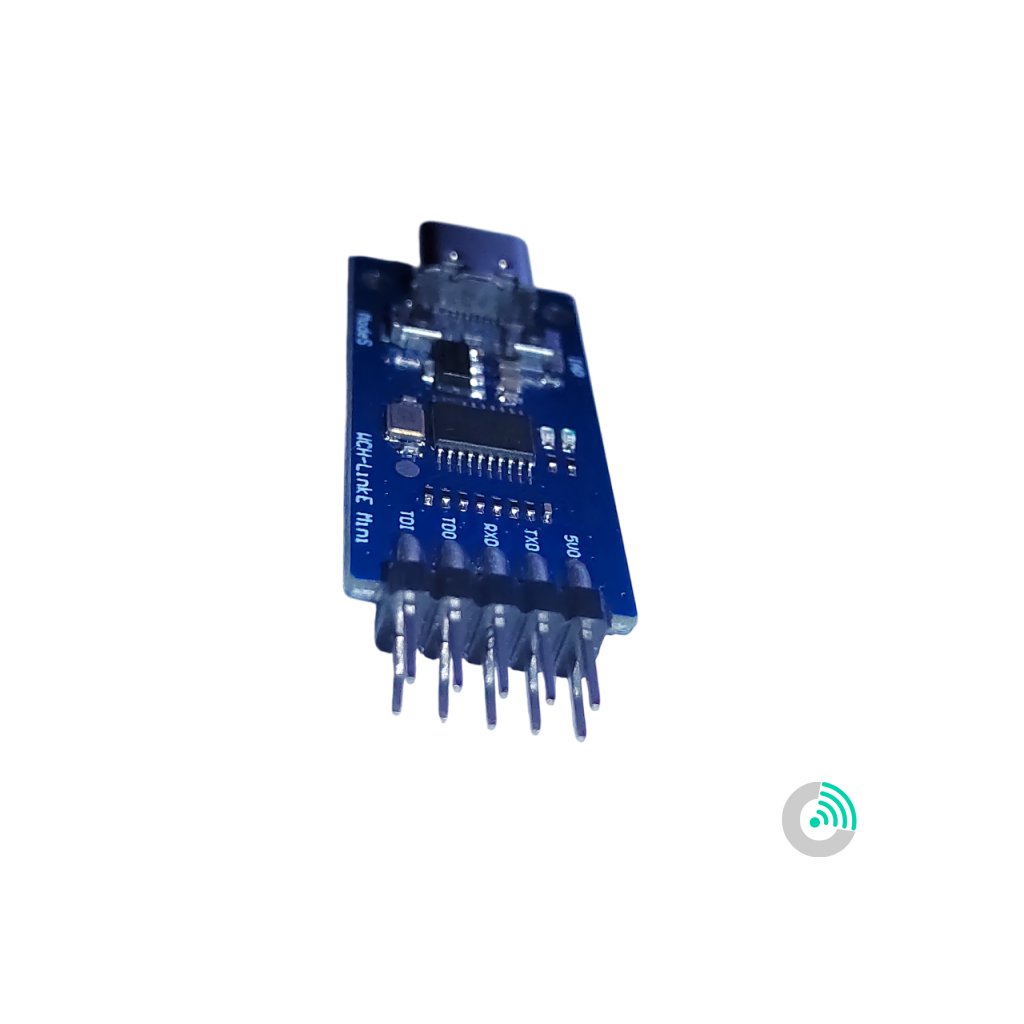

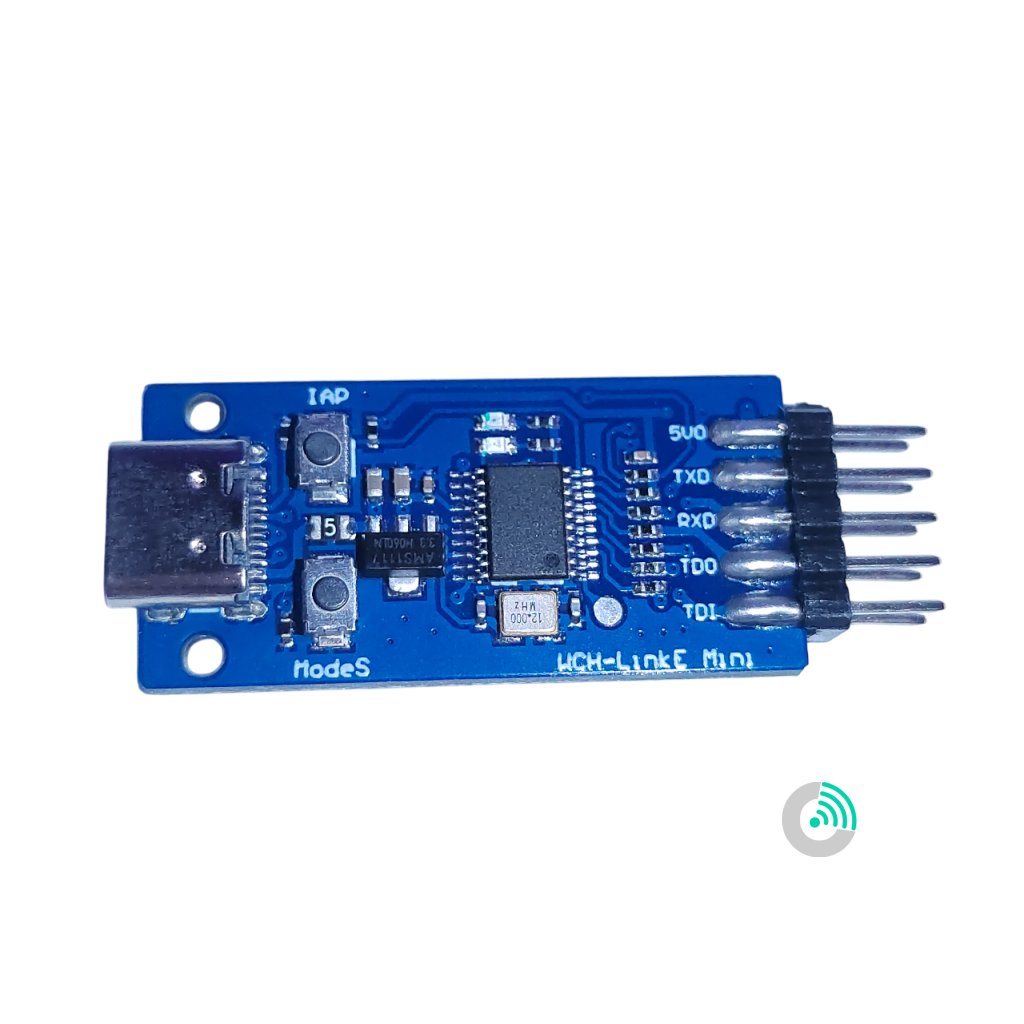

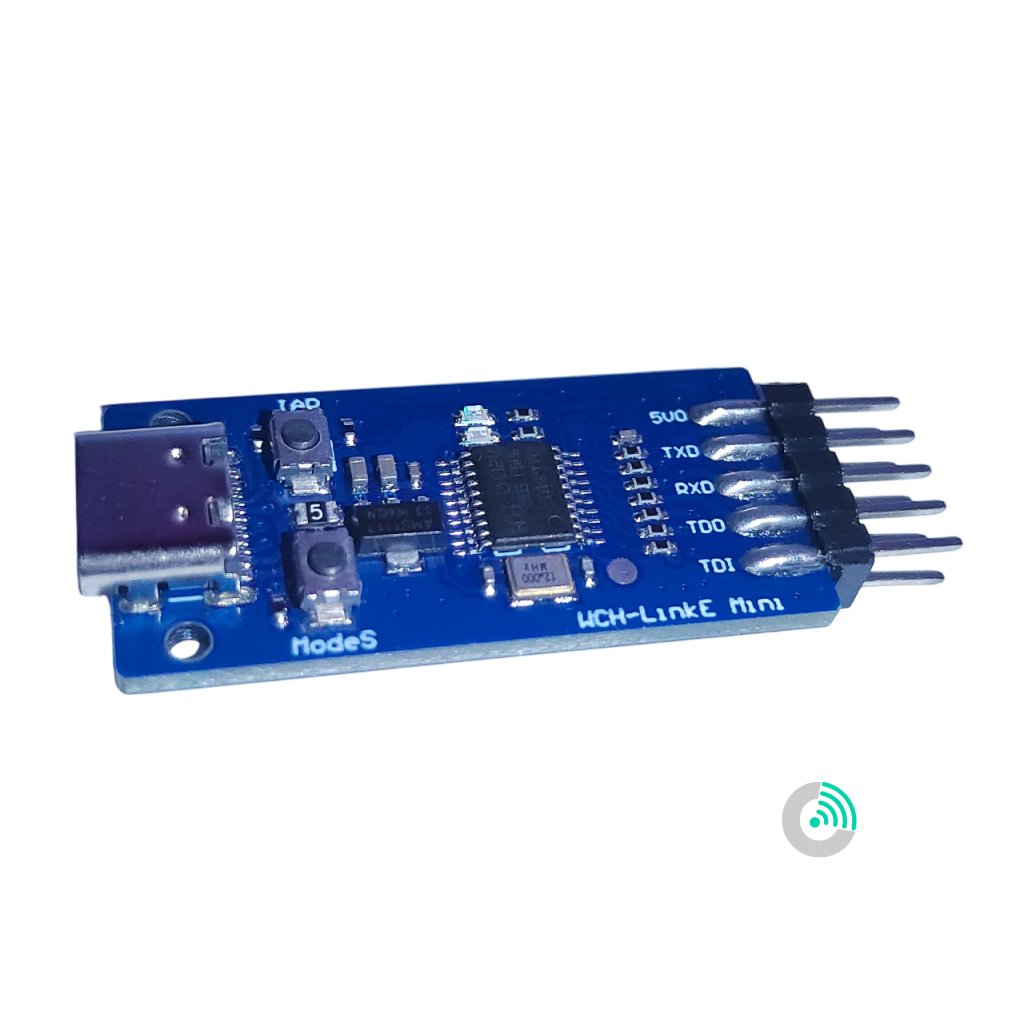

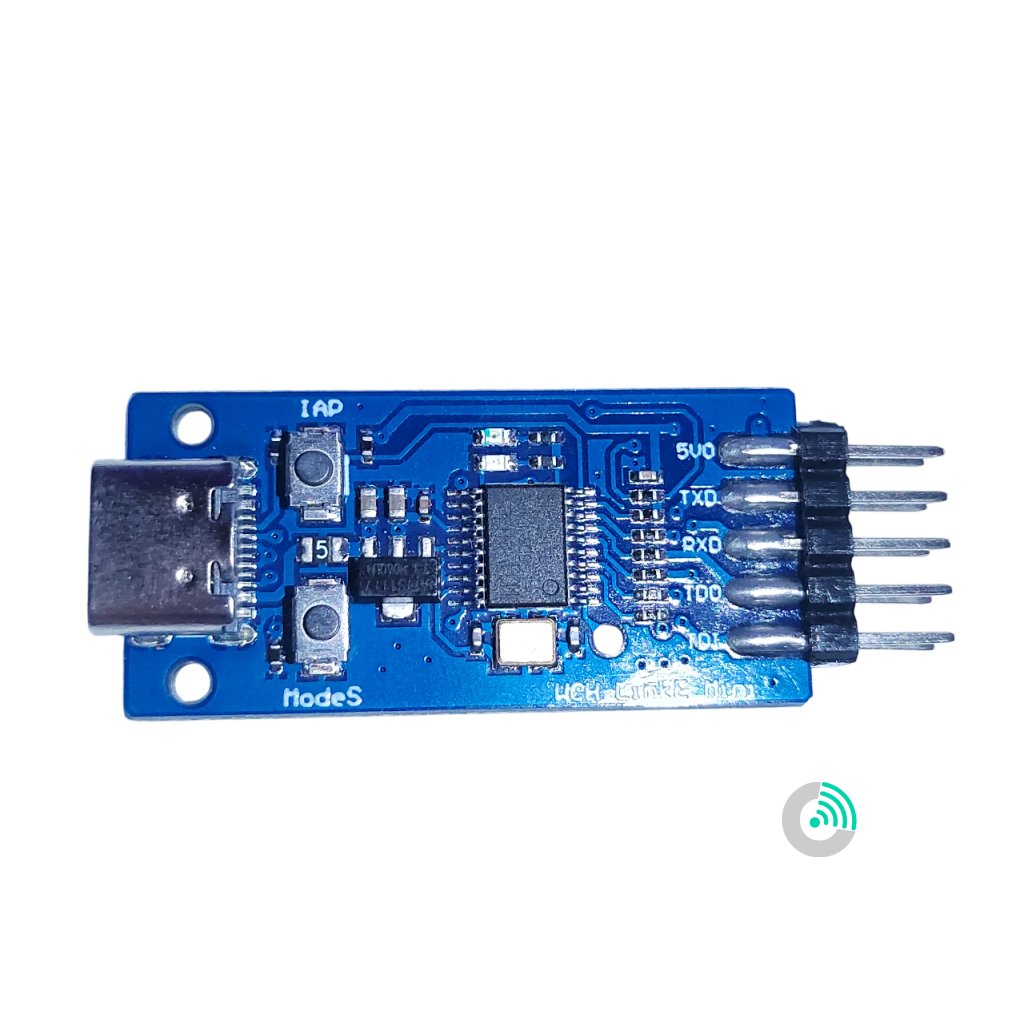

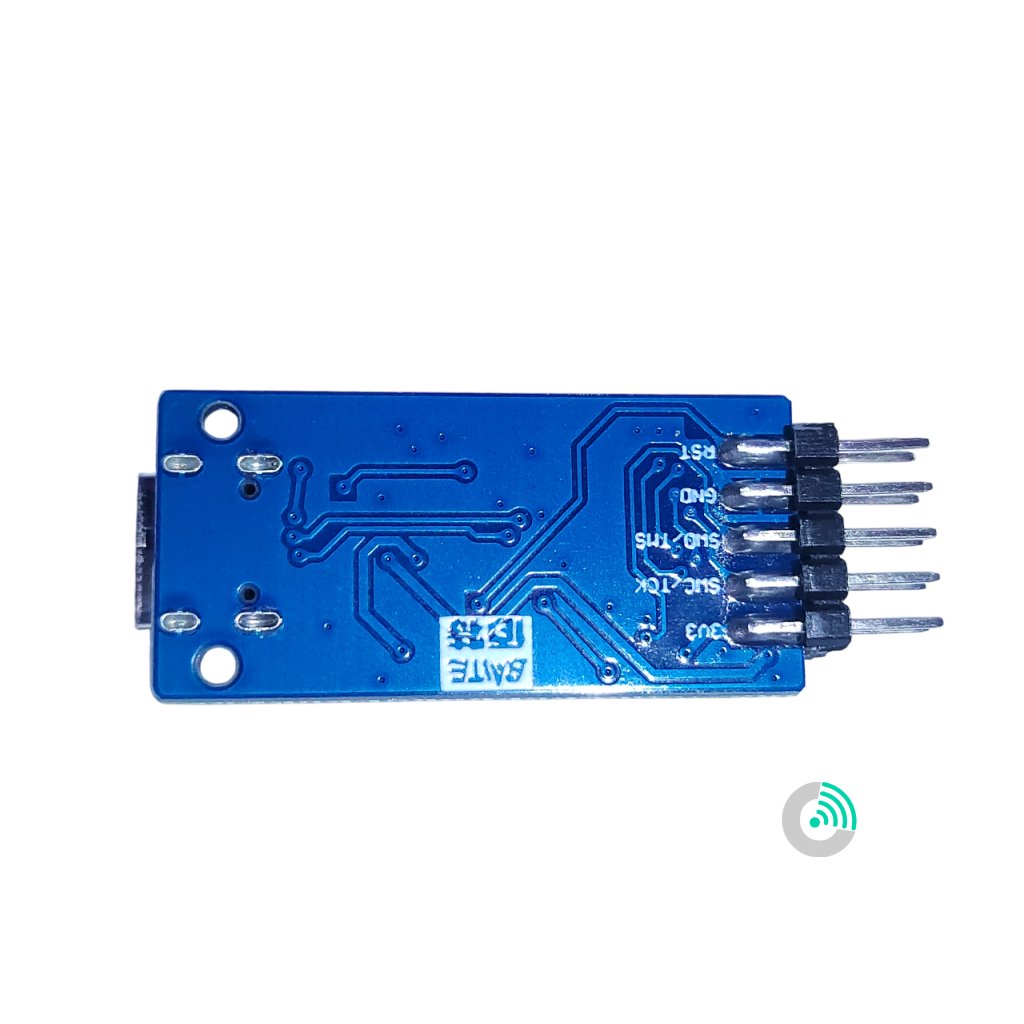

🔸Pinout a pripojenie modulu WCH-LinkE k cieľovej doske
| Module Pin Interface | Target Board Interface | Remarks |
|---|---|---|
| 5V | MCU-5V power interface | Connect 5V power supply of the target board |
| 3.3V | MCU-3.3V power interface | Connect the 3.3V power supply of the target board |
| GND | MCU-GND | Connect GND of the target board |
| SWCLK | MCU-SWCLK | Connect SWCLK of the target board |
| SWDIO | MCU-SWDIO | Connect SWDIO of the target board |
| RX | MCU-UART-TX | Connect the UART - RX of the target board |
| TX | MCU-UART-RX | Connect the UART - TX of the target board |
| ModeS | \ | Press and hold the ModeS key to power up until the status indicator lights up to complete the mode switch |
| IAP | \ | WCH-LinkE manual update key |
🔸Podpora čipov podľa typu Link modulu
| Bežné modely čipov | WCH-Link | WCH-LinkE | WCH-DAPLink | WCH-LinkW |
|---|---|---|---|---|
| CH32V003 | ✘ | ✔ | ✘ | ✔ |
| CH643 / CH32X035 / CH32L103 | ✘ | ✔ | ✘ | ✔ |
| CH32V10x / CH32V20x / CH32V30x | ✔ | ✔ | ✘ | ✔ |
| CH569 / CH573 / CH583 | ✔ | ✔ | ✘ | ✘ |
| CH32F10x / CH32F20x / CH579 / príbuzné čipy s podporou SWD rozhrania | ✔ | ✔ | ✔ | ✔ |
| príbuzné čipy s podporou JTAG rozhrania | ✘ | ✔ | ✔ | ✔ |
🔸Režimy WCH-LinkE a ich vlastnosti
| Režim | Indikátor LED | IDE | Podporovaný čip |
|---|---|---|---|
| RISC-V | Modrá LED je v nečinnosti vždy zhasnutá | MounRiver Studio | Naše RISC-V jadrá podporujú dvojlinkové ladenie |
| ARM | Modrá LED je v nečinnosti vždy rozsvietená | Keil / MounRiver Studio | ARM jadrá podporujú protokol SWD |
Zhrnutie výhod:
✅ RISC‑V + ARM ladenie a programovanie
✅ Režimy prepínateľné tlačidlom/softvérovo
✅ Integrovaný debug sériový port
✅ 3.3 V/5 V napájanie cieľovej dosky
✅ LED indikácia a automatické firmware upgrady
✅ Kompatibilita s rozsiahlymi SW nástrojmi
